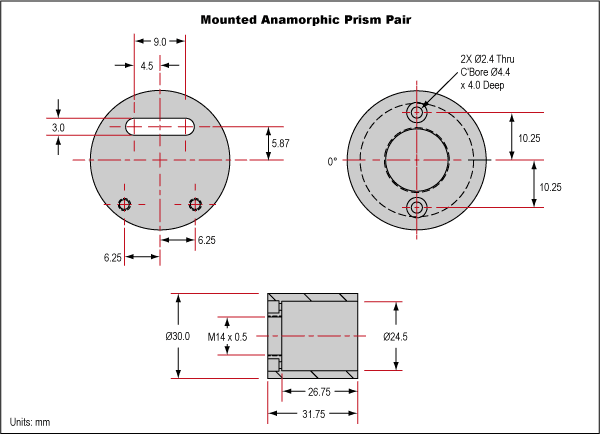

变形棱镜组特征：

• 4.22X　放大倍率；

• 采用一些配件可与C接口元件方便连接；

• 紧凑结构设计；

变形棱镜组可用来扩散一个方向的光束，可将激光二极管发出的椭圆光进行圆整。这个模块可以调谐我们高性能结构的激光二极管模块的特殊椭圆光。设计波长为650nm,镀宽带增透膜，波长范围为600-1050nm，在635nm和670nm时性能最为优良。同时可将激光二极管发出的X面和Y面的光进行准直，聚焦性能可达到衍射极限。

注：加入此组件后，光斑中心将将会偏离5.9mm(在原来光束中心的基础上)。

采用接口夹具可将不规则形状棱镜对旋转连接到相关的激光上。C接口适配器可连接不规则形状棱镜对到相关C接口元件上。

非球面棱镜对特征：

• 4.22倍放大；

• 配件燕尾式安装与C型安装简化集成；

• 紧凑设计；

非球面棱镜对旨在仅沿一个维度扩展光束，从而将二极管发出的椭圆形光斑变为圆形。此安装式组合经过调谐，可匹配我们高性能结构光激光二极管模块的特定椭圆度。该产品设计工作波长为650nm，并采用BBAR镀膜，适用于600至1050nm波段，在635nm和670nm波长下均能提供卓越性能。通过将这些二极管的输出光斑变为圆形，可在x轴和y轴方向上实现更佳的准直效果，从而实现衍射极限的聚焦性能。

注意：输出光束的中心与输入光束的中心存在5.9毫米的偏移。

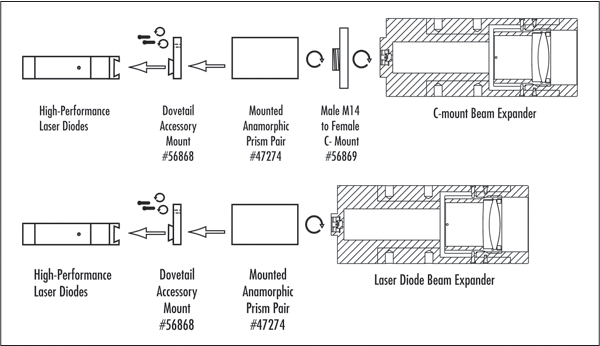

该配件的燕尾安装座可使变形棱镜对相对于激光进行旋转，从而简化了台式安装。该配件的C型接口适配器可使我们全系列的C型接口组件与该棱镜对配合使用。
