TECHSPEC® 高分辨率大尺寸镜头

市场价： 0.00

价格： 0.00

商品信息

商品描述

特征：

大尺寸，可覆盖高达90mm的传感器；
高分辨率，最高达100线对/毫米；
F4.0 专为高光照通量设计；
适用于最高12k像素的下一代芯片；
设计形态采用ED玻璃技术；
专为50毫米对焦移动而优化设计；

爱德蒙光学®推出专为线阵扫描和面阵扫描相机设计的大画幅镜头。这些高性能成像镜头可与前沿的12k像素相机兼容，最高可实现100 lp/mm的像空间分辨率。这些低畸变镜头能够适配5微米像素尺寸及最大90毫米的传感器，是高分辨率线阵扫描应用的理想之选。在最大光圈F4下，这些高精度镜头的光线通量是同等规格、光圈为F5.6（此时我们的虹膜缩小至1/2）镜头的两倍。

这些镜头采用超低色散（ED）玻璃设计，可有效降低色差，即使在最大光圈下也能呈现令人惊叹的锐度和对比度。提供两种镜头选项，标称放大倍率分别为1.4倍和0.7倍，其性能指标涵盖多个放大倍率范围。镜头单元内置锁定功能，配备可变光圈，最大直径为64毫米，前端配有M52×0.75毫米滤镜螺纹。提供适用于最常见相机接口的对焦/安装选项。典型应用包括：网络检测、平板显示器（液晶、等离子）检测、工厂自动化以及食品与饮料检测。

聚焦筒安装夹#58-502 适用于最大直径98毫米的镜头，且镜头中心线至底板底部的距离为75毫米。

镜头规格
库存编号	#58-481	#58-480
标称放大倍率	0.7X	1.4X
光圈（f/#）	F4 - 22	F4 - 22
放大倍率范围	0.65 - 0.78倍	1.3 - 1.5倍
标称放大倍率下的工作距离	223毫米	166毫米
镜头总行程	241毫米	298毫米
失真	最大0.1%	最大0.1%
图像空间分辨率在
最大传感器	62mm	90mm
MTF @ F4	100 lp/mm	75 lp/mm
备注	调焦筒安装座：包含调焦机构和相机安装接口。标称放大倍率指定于调焦范围的中点，行程为25毫米。调焦范围：总行程50毫米，其中精细调焦5毫米，粗略调焦45毫米。全焦距放大倍率范围（0 - 50mm设置）：0.51 - 0.91X 和 1.19 - 1.60X。

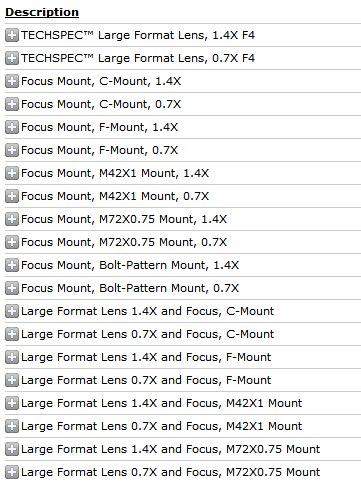

0.7倍对焦/安装选项
选项	对焦筒放大倍率范围
仅限镜头管安装	镜头 + 对焦筒安装座
C口	0.5-0.9倍
F口	0.5-0.9倍
M42 × 1.0	0.5-0.9倍
M72 × 0.75	0.5-0.9倍
螺栓图案	0.5-0.9倍

1.4倍对焦/安装选项
选项	对焦筒长度*
仅限镜头管安装	镜头 + 对焦筒安装座
C口	217毫米
F口	188毫米
M42 × 1.0	228毫米
M72 × 0.75	215毫米
螺栓图案	231毫米

*在标称放大倍率下

0.7倍大画幅镜头/工作距离表
范围	标称放大倍数	带调焦筒的最小放大倍数	带调焦筒的最大放大倍数
C口	223毫米	248毫米	198毫米
F口	223毫米	248毫米	198毫米
M42 × 1.0	223毫米	248毫米	198毫米
M72 × 0.75	236毫米	261毫米	211毫米
螺栓孔距	223毫米	248毫米	198毫米

1.4倍大画幅镜头/工作距离表
范围	标称放大倍数	带调焦筒的最小放大倍数	带调焦筒的最大放大倍数
C口	166毫米	191毫米	141毫米
F口	166毫米	191毫米	141毫米
M42 × 1.0	166毫米	191毫米	141毫米
M72 × 0.75	179毫米	204毫米	154毫米
螺栓孔距	166毫米	191毫米	141毫米

0.7倍镜头及安装尺寸
描述	最小长度（A）	最大长度（B）	安装长度（C）	安装直径（D）
C口	198.7毫米	248.7毫米	52.2毫米	98.0毫米
F口	169.5毫米	219.5毫米	52.7毫米	98.0毫米
M42 × 1.0	209.2毫米	259.2毫米	52.2毫米	98.0毫米
M72 × 0.75	196.4毫米	246.4毫米	47.2毫米	98.0毫米
螺栓图案	212.2毫米	262.2毫米	47.2毫米	98.0毫米

1.4倍镜头及安装尺寸
描述	最小长度（A）	最大长度（B）	安装长度（C）	安装直径（D）
C口	255.7毫米	305.7毫米	109.2毫米	98.0毫米
F口	226.5毫米	276.5毫米	52.2毫米	98.0毫米
M42 × 1.0	266.2毫米	316.2毫米	109.2毫米	98.0毫米
M72 × 0.75	253.6毫米	303.6毫米	50.2毫米	98.0毫米
螺栓图案	244.9毫米	294.9毫米	52.2毫米	98.0毫米

0.7倍大画幅镜头与相机对比
相机最大像素	最小像素尺寸	等效像素分辨率下的MTF	视场	传感器尺寸
2k	7µm	72 lp/mm	20.4毫米	14.3毫米
4K	7µm	72 lp/mm	31.4毫米
