特征：

• 适用于大画幅成像传感器；

• 专为近距离和微距成像而设计；

• 适用于工厂自动化的坚固设计；

• 镜头可反转，以增加功能的多样性；

施耐德光学的微距成像镜头系列非常适合各种机器视觉和微距成像应用。这些镜头能够生成直径从30毫米到108毫米的图像圈，因此可轻松与更大尺寸的阵列以及高分辨率线扫描传感器集成。这些微距镜头经过光学优化，可在较短的工作距离下实现比其他具有相似规格的镜头更佳的对比度和所需分辨率。此外，每支镜头均可正反使用，从而扩大其可用放大倍率范围，同时保持最高水平的图像质量。

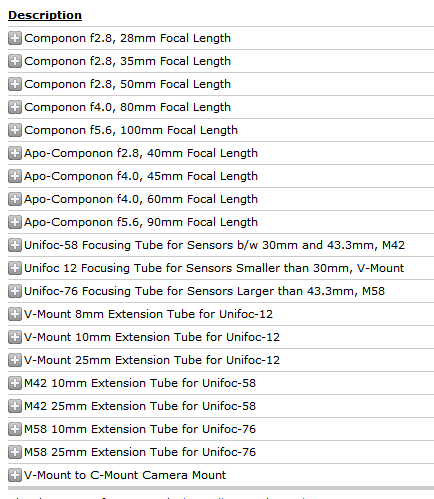

每个镜头系统由3个主要部件组成。首先，需选择具有所需焦距的镜头，以满足特定应用的需求。其次，需从三种不同的螺旋式调焦座中选择一种，根据传感器尺寸来实现系统的精细对焦调节。接下来，有多种伸缩管可供选择，以实现恰当的像距和物距。伸缩管的选择取决于所选的螺旋式调焦座以及所需的长度。伸缩管可相互组合，以获得定制长度。此外，可能需要特定的相机安装选项，才能正确连接到所需的相机。

镜头选项均在镜头两侧配备了一种特殊的V型卡口，可适配所有3组对焦筒。

UniFoc-12及用于Unifoc 12调焦筒的延长管均配备相同的V型卡口。使用这些组件时，需借助以下列出的镜头转接环之一，将UniFoc-12系统适配至相机。

UniFoc-58和UniFoc-76均为带螺纹的调焦筒，需搭配适配器才能安装V型卡口镜头。UniFoc-58采用M42×0.75螺纹，而UniFoc-76则采用M58×0.75螺纹。UniFoc-76可配合M72×0.75螺纹的适配器使用，并增大筒径以适应大尺寸传感器，从而避免暗角现象。使用此适配器时，必须搭配M72延长管使用。

注意：如需探讨这些镜头的延长管长度及工作距离要求，请联系我们的应用工程部
