滨松光电倍增管模块

市场价： 0.00

价格： 0.00

商品信息

商品描述

特点：

宽光谱响应；
快速时间响应；
低暗噪声；
高灵敏度；

光电倍增管（PMT）模块将光电倍增管与高压电源以及通常还包括其他信号处理电子器件集成在一起。现有多种不同的PMT模块，它们在输出信号格式（电流或电压）、光谱响应、放大器增益和带宽，以及有效探测面积的大小等方面各不相同。8毫米电压和电流输出型号采用8毫米直头光电倍增管、1V/µA 20kHz低噪声放大器，并可使用#57-567 SMA适配器或#57-568 FC适配器进行光纤耦合。8毫米电流输出型号具有低纹波噪声和快速稳定时间。15mm电压输出型采用15mm端面光电倍增管和0.1V/µA、200kHz放大器。#57-731 4 x 20mm电流输出型是一款高增益（10) 光电倍增管模块，适用于宽波段分光光度计及其他精密光度仪器。矩形有效面积光电倍增管模块具有高灵敏度，增益高达10，且响应时间快。所有光电倍增管模块推荐使用的电源为#57-987。

典型应用包括拉曼光谱、流式细胞术、荧光检测、DNA芯片分析仪、多光子显微镜、辐射监测、半导体晶圆检测、激光测距、宽波段分光光度计及其他精密光度仪器。

工作原理

光电倍增管（PMT）适用于低光强探测应用，具有极高的灵敏度和超快的响应速度。PMT由一个光阴极组成，其后依次排列着一系列二次电子发射极以及一个电子收集器（阳极），整个装置封装于高度真空的玻璃或金属外壳内。当光照射到光电倍增管的光阴极时，光阴极会发射出光电子。这些光电子经由倍增极的二次电子发射效应被倍增，随后被阳极收集，形成输出脉冲。光电倍增管的增益——即阳极输出电流与光阴极光电流之比——与供电电压直接相关。光电倍增管通常在光阴极与阳极之间施加500V至约1200V或更高的直流偏压。光阴极的成分决定了其光谱响应、各波长下的量子效率、光电倍增管灵敏度的整体均匀性以及暗电流。

警告：本产品对光线极为敏感。将光圈暴露于室光下会永久损坏产品。仅应配合小于1纳瓦的光源使用（请参阅各型号的最大入光量规格，均以纳瓦或皮瓦为单位）。外壳也十分脆弱，一旦跌落将造成永久性损坏。因上述原因造成的损坏不在保修或退货政策的覆盖范围内。

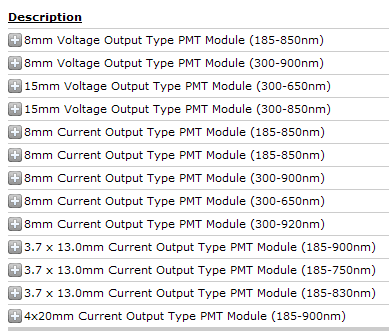

库存编号	#57-559	#57-560	#57-563	#57-564	#57-561	#57-562	#57-731
有效面积	8毫米				15毫米		4 x 20毫米
光谱响应	185 - 850nm	300 - 900nm	185 - 850nm	300 - 900nm	300 - 650nm	300 - 850nm	185 - 900nm
峰值灵敏度波长	400nm	630nm	400nm	630nm	420nm	380nm	400nm
典型光电倍增管增益	5 × 10⁵				5.5 × 10⁵		1 × 10⁷
放大器增益	10⁶		—		10⁵		—
放大器带宽	直流 - 20kHz		—		直流 - 200kHz		—
输入电压	±11.5至±15.5V		+11.5至+15.5V		±11.5至±15.5V		+11.5至+15.5V
最大输入电压	±18V		+18V		±18V		+18V
最大输入电流	+9/-1mA		9mA		+40/-1mA		40mA
最大输出信号	+10V（负载电阻10kΩ）		100µA		+10V（负载电阻10kΩ）		100µA
最大控制电压	+1.0V（输入阻抗100kΩ）				+1.2V（输入阻抗100kΩ）
推荐控制电压调节范围	+0.25至+0.9V				+0.5 至 +1.1V		+0.3 至 +1.1V
灵敏度调节范围	1:10⁴				1:10³		1:10⁴
阴极辐射灵敏度	60mA/W	78mA/W	60mA/W	78mA/W	85mA/W	49mA/W	74mA/W
阳极辐射灵敏度	30V/nW	39V/nW	3 x 10⁴A/W	3.9 x 10⁴ A/W	4.7V/nW	1.3V/nW	7.4 x 10⁵ A/W
暗电流	0.4nA	2nA	0.4nA	2nA	0.3nA	0.3nA	3nA
上升时间	17.5µs		0.78ns		1.75µs		2.2ns
传输时间	5.4ns				22ns
最大纹波噪声（峰峰值）	2mV		1.2mV		4毫伏		0.5毫伏
稳定时间	2秒		2秒		0.2秒
工作环境温度	5°C至50°C（41°F至122°F）				5°C至45°C（41°F至113°F）
存储温度	-20°C至+50°C（-4°F至+122°F）
总体尺寸	60毫米长 x 22毫米宽 x 22毫米高		50毫米长 x 22毫米宽 x 22毫米高		56毫米长 x 26毫米宽 x 50毫米高		50毫米长 x 38毫米宽 x 87毫米高
重量	100克		80克		80克		220克

库存编号	#66-269	#66-270	#66-271	#66-272	#66-273	#66-274
有效面积	8毫米			3.7 x 13.0毫米
配置	正面	正面	正面	侧面	侧面	侧面
光谱响应	300-650纳米	185-850纳米	300-920纳米	185-900纳米	185-830nm	185-750nm
峰值灵敏度波长	420nm	400nm	630nm	450nm	530nm	420nm
放大器增益	-		-		-
放大器带宽	-		-		-
输入电压	+11.5至+15.5 V		+11.5至+15.5 V		+11.5至+15.5 V
最大输入电压	+18 V
最大输入电流	30毫安			7毫安
最大输出信号	100µA			10微安
最大控制电压	+1.0 V（输入阻抗：100千欧）			+1.2 V（输入阻抗：1兆欧）
推荐控制电压调节范围	+0.4 至 +0.9 V			+0.3 至 +1.0 V
灵敏度调节范围	1:10⁴
阴极辐射灵敏度	62mA/W	60mA/W	78mA/W	105mA/W	70mA/W	90mA/W
阳极辐射灵敏度	4.3×10⁴A/W	3.0×10⁴A/W	3.9×10⁴A/W	4.2×10⁵A/W	2.5×10⁵A/W	5.2×10⁵A/W
暗电流（典型值/最大值）	0.2nA/2nA	0.4nA/4nA	2nA/20nA	2nA/10nA	0.1nA/1nA	0.4nA/1nA
上升时间	0.78ns			1.4ns
最大纹波噪声（峰峰值）	0.6毫伏			0.5毫伏
稳定时间	0.2秒			10秒
工作环境温度	+5至+45℃			+5至+50℃
存储温度	-20至+50℃
总体尺寸	50毫米长 x 22毫米宽 x 22毫米高			长50.8毫米×宽13.0毫米×高53.2毫米
重量	80克			110克

电源规格
输出电压	±15V
输入电流（最大）	0.3A（+15V），0.2A（-15V）
控制电压	0至+1.2V（可变电压范围）
交流输入电压	100至240V
输入电源频率	50/60Hz
工作环境温度	+5°C至+50°C（+41°F至+122°F）
存储温度	-20°C至+50°C（-4°F至+122°F）
输出连接器	接线柱
尺寸	宽147毫米×高61毫米×长200毫米
重量	1.2千克
