种基本系统可供选择

• 用于光纤的快速在线PMD/PDL分析系统：PMD5000FIN。

• 用于窄带宽元件的高动态范围PMD/PDL分析系统：PMD5000HDR。

模块化PMD/PDL分析系统PMD5000的特性

• 基于琼斯矩阵特征分析（JME）的测量；

• 两种偏振仪版本：旋转波片式或光纤式；

• 波长范围从1520到1630纳米（其他波长可按需提供）；

• 模块化且灵活；

• 卓越的精度；

• 支持外部激光源*；

PMD5000的应用

• 依据ITU-T G.650标准进行PMD测量；

• 1520 - 1630nm范围内的参考方法；

• 波长相关PDL、SOP、DOP分析；

• 窄带宽元件的PMD/PDL分析；

• 已安装光纤JME分析；

• 现场应用；

简介
        PMD5000是一款基于TXP平台的模块化系统，用于进行琼斯矩阵本征分析相关的偏振模色散（PMD）/偏振相关损耗（PDL）测量。它是一款功能强大且灵活的解决方案，适用于实验室及现场各类与PMD/PDL相关的测量任务，包括对已安装光纤的分析。

模块化设计
        根据应用需求，PMD5000系统包含不同的模块，这些模块也可独立使用。PMD5000集成了功能强大的可调谐激光光源，同时也支持外部光源*。

窄带宽元件分析
        Thorlabs PMD/PDL分析系统PMD5000系列的软件包版本2针对窄带宽元件的分析进行了优化和增强。基于琼斯矩阵特征分析的PMD5000系统现支持在完成被测设备（DUT）测量后更改分析参数。可针对不同波长范围或不同放大倍率对被测设备的单个数据集进行分析。这使得采用优化参数的重复测量变得多余，从而提高了分析的速度与灵活性。

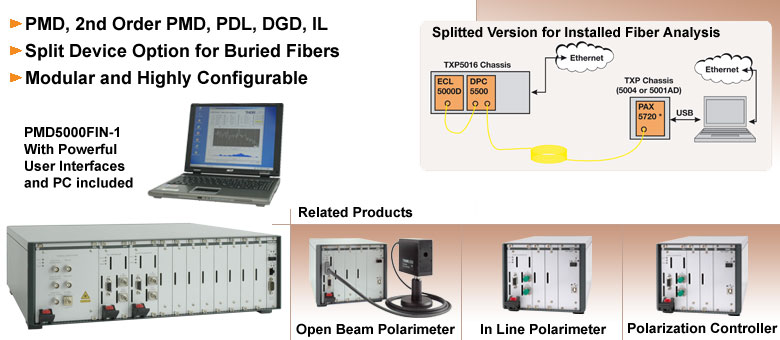

        除了可选的快速可调激光源——ECL5000D之外，PMD5000还包含确定性偏振控制器——DPC5500，以及一个偏振计模块：既可以是快速在线偏振计——IPM5300,也可以是高动态范围终端偏振计——PAX5720IR3,此外还配备了一套专用软件，可提供功能强大的PMD/PDL分析工具。此测试版本已集成到TXP应用软件中，您可在TXP平台页面的TXP软件选项卡中找到。请查看组件选项卡，了解4种标准PMD5000系统的模块。
