特性：

• 在X、Y和Z方向上实现90 µm的压电运动，驱动电压为75 V；

• 三个安装面，每个面均带9个安装孔；

• 紧凑尺寸（55 mm x 55 mm x 55 mm）；

• 基于挠曲的设计提供平稳连续的运动和高刚度；

• 高谐振频率可最大程度地降低外部振动的影响；

• 可选应变片传感器提供重复性（50 纳米）；

压电块^TM90 µm XYZ 位移器

PiezoBlock™ 3轴位移器为3轴压电驱动纳米定位提供了一种独特解决方案。这款紧凑型位移器每边仅55毫米（2.2英寸），可在三个正交方向上实现90微米的压电控制位移。相对较长的压电控制行程是通过一个大位移压电堆栈实现的，该堆栈经机械放大后可提供高达90 µm的完整行程。这一内部机构基于柔性铰链设计；它本身具有极低的摩擦和高刚度，使PiezoBlock能够以较短的稳定时间和极高的重复性进行定位。

25 纳米定位分辨率
实现全行程所需的驱动电压为75 V，而位移分辨率通常受限于用于为执行器供电的压电驱动器。PiezoBlock™ 已通过干涉测量法进行了测试，以验证其25 nm的分辨率指标；该测试由Thorlabs完成。型号BPC201压电驱动器。Thorlabs还提供多种其他驱动选项，从简单的开环驱动器到闭环自动对准系统，后者可实现针对纳米定位应用的自动化控制。您可通过以下链接查看这些其他驱动选项：运动控制电子链接.

压电块^TM创新

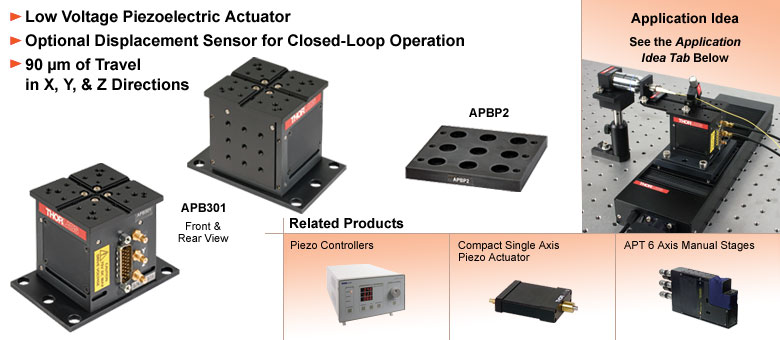

PiezoBlock™ 平台配备了与我们的MicroBlock™和NanoMaxTM平台相同的带槽顶板，便于快速进行系统重新配置。此外，还附带一块底板，可将其固定到工作表面上。通过随附底板和顶板一起发货的APB301和APB302，整套组件的标准台面高度为62.5毫米，从而与我们其他平台产品相匹配。APBP2适配板可将任意一款PiezoBlock™ 3轴位移器安装到我们的LNR或NRT长行程平台上（请参阅页面顶部的应用示意图）。它随附六个1/4-20（M6）带帽螺钉、六个1/4-20（M6）尼龙垫圈以及一把3/16（6毫米）内六角扳手。除了这款适配器外，Thorlabs还提供种类丰富的配件用于PiezoBlock™，使其成为众多研发和工业应用的理想工具。
